I. Дверной привод Шиле (3-кнопочный)

Процедура самообучения по ширине двери

1. Отключите дверь на лестничной площадке, откройте дверь кабины наполовину, установите параметр F0018 в значение 1 на приводе двери и поднимите механический замок.

2. Дверь сначала полностью закроется, пока не достигнет заданного положения, затем полностью откроется, пока не достигнет заданного положения. Привод двери остановится для завершения процесса.

(Примечание: Если дверь не открывается или не закрывается полностью на определенном этаже, попробуйте выполнить самообучение по ширине двери, когда дверь на лестничной площадке включена.)

(Подробности см. в руководстве по вводу в эксплуатацию.)

Привод двери NICE900 (привод двери Monarch) использует те же кнопки и метод управления.

TДверной привод NICE900 (дверной привод Monarch) использует те же кнопки и метод управления.

Процедура проверки и самообучения по ширине двери

1. Проверьте параметр дверного привода F909 = 2 (сигнал закрытия двери).

2. Этапы самообучения по ширине двери:

a. Отключите входную дверь, откройте дверь кабины наполовину.

b. На дверном приводе установите F002 = 2 (ручной режим) и F600 = 1, затем нажмите кнопку OPEN на инверторе дверного привода.

c. Не забудьте поднять механический замок.

d. Дверь будет работать следующим образом: сначала полностью закроется до положения «включено» → затем полностью откроется до положения «включено» → наконец, полностью закроется до положения «включено». Дверной привод остановится для завершения процесса обучения, и дверной нож уберется.

e. Откройте дверь наполовину, установите F002 = 1 (Автоматический режим), затем нажмите кнопку «Проверочный запуск» — дверь закроется, и дверной нож выдвинется.

3. После завершения обучения дверной нож будет убираться в обычном режиме работы. Измените параметр материнской платы: F6-42 бит3 = 1.

(Подробности см. в Руководстве по вводу в эксплуатацию.)

III. Дверной привод OLVF200-1 (марка Ouling)

3. Процедура ввода в эксплуатацию

Примечание: Инвертор поставляется с предустановленными параметрами с завода. После сборки дверного привода перед началом тестовой эксплуатации необходимо выполнить самообучение угла поворота двигателя и самообучение ширины двери.

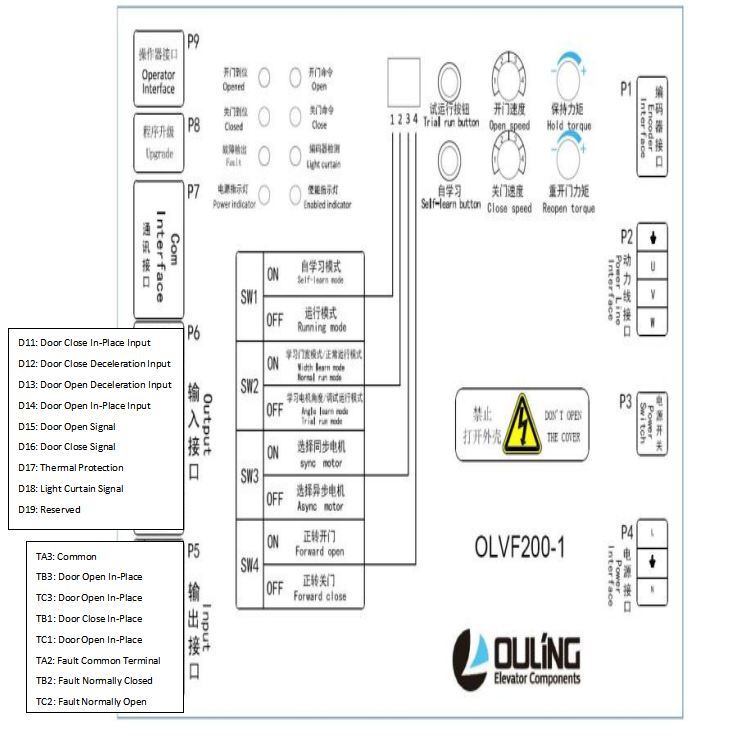

3.1 Самообучение угла поворота двигателя Переключите SW1 в положение ВКЛ и SW2 в положение ВЫКЛ, установите дверной привод в полуоткрытое положение и нажмите кнопку «Самообучение». В это время дверь немного сдвинется. Самообучение завершено, когда движение остановится.

3.2 Самообучение ширины двери Переключите SW1 в положение ВКЛ и SW2 в положение ВКЛ, установите дверной привод в полуоткрытое положение и нажмите кнопку «Самообучение». Дверь начнет работать в следующей последовательности: Закрытие → Закрытие на месте → Открытие → Открытие на месте → Закрытие → Закрытие на месте. Самообучение завершено. Если направление обучения не соответствует описанию, переключите SW4.

3.3 Тестирование работы. Переключите SW1 в положение ВЫКЛ., а SW2 в положение ВКЛ. Замкните контакты DI5 и COM, чтобы открыть дверь; индикатор открытия двери на панели загорится, когда дверь будет полностью открыта. Замкните контакты DI6 и COM, чтобы закрыть дверь; индикатор закрытия двери на панели загорится, когда дверь будет полностью закрыта. Если направление тестирования не соответствует описанию, переключите SW4 и выполните возвратно-поступательные тесты более 5 раз.

(Подробности см. в Руководстве по вводу в эксплуатацию.)

IV、NSFC01-G220 (Дверной привод Shenling)

Краткое руководство по вводу в эксплуатацию контроллера NSFC01-G220

ВНИМАНИЕ!!!

Дверной привод был предварительно настроен и введен в эксплуатацию перед отправкой с завода. Не изменяйте заводскую проводку по умолчанию во время установки и ввода в эксплуатацию на месте. При возникновении вопросов обратитесь к производителю. Благодарим за сотрудничество!

Ввод в эксплуатацию системы обучения ширине двери

1. Убедитесь в отсутствии механических препятствий при открытии или закрытии двери приводом.

2. Убедитесь в корректности входного сигнала датчика закрытия двери. Процедура следующая:

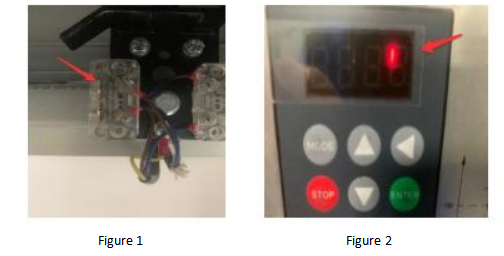

2.1 Убедитесь, что один комплект проводов датчика подключен к портам GND и IN6 разъема CN3 инвертора, как показано на рисунке 1.

2.2 Установите дверь в закрытое положение; состояние в меню FA18 должно соответствовать показанному на рисунке.

I. Начало обучения ширине двери: Сначала установите F001 в значение «4», затем установите F003 в значение «1». В это время дверной привод сначала затянет дверной нож в направлении закрытия, а затем начнет открывать дверь. Во время открытия двери не забудьте поднять крюк блокировки дверного ножа. Дверь откроется до предельного положения открытия, а затем закроется до предельного положения закрытия. На дисплее будет мигать «0», указывая на завершение обучения ширине двери, и данные о ширине двери будут автоматически сохранены.

(Подробнее см. в Руководстве по вводу в эксплуатацию.)

V. Дверной привод Zhanpeng

1. Установите L2=01, выйдите из настройки параметров, и самообучение дверного привода начнется автоматически.

(Подробнее см. в Руководстве по вводу в эксплуатацию.)

VI. Дверной привод Wittur

Подготовка и настройка параметров двери

1. Необходимо установить DIP-переключатели в соответствии с требованиями. См. главу 7: «DIP-переключатели».

2. Отрегулируйте опорный переключатель таким образом, чтобы при закрытой двери его положение и положение электромагнита были противоположными (зазор между переключателем и магнитом должен составлять 3 мм).

3. DIP-переключатель S1/1 (тестовый привод) должен находиться в положении «ВКЛ».

4. Установите дверь в закрытое положение и убедитесь, что дверной нож закрыт (замок двери открыт).

Теперь вручную откройте дверное полотно, а затем закройте его вручную — направляющая дверцы должна коснуться резиновой прокладки.

5. Подайте питание через клемму (D1).

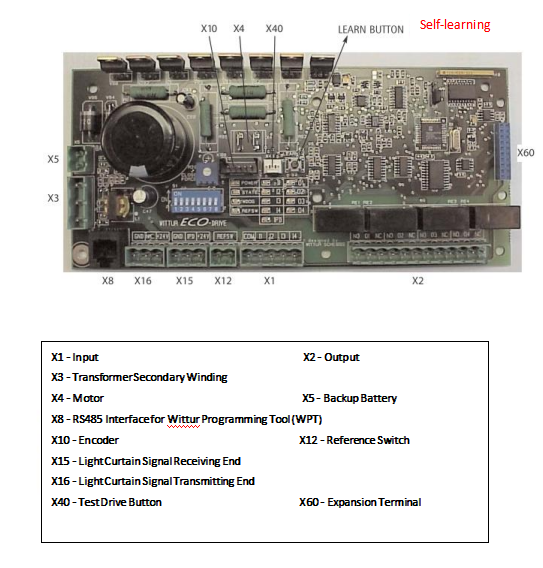

Сразу после подачи питания нажмите кнопку самообучения.

6. Теперь закройте дверь под управлением кнопки проверки.

7. В это время направление движения двери может не соответствовать команде. Полностью закройте дверь с помощью кнопки проверки привода (должен загореться индикатор контрольного выключателя).

8. Если направление движения двигателя неправильное, электронные компоненты скорректируют направление вращения двигателя при активации контрольного выключателя, а затем перезапустят процесс самообучения.

Если контрольный выключатель отсутствует, направление вращения двигателя необходимо изменить, изменив проводку двигателя. Затем перезапустите процесс самообучения.

9. В течение 4 последовательных циклов работы двери будет успешно определена ширина двери (индикатор состояния гаснет → самообучение завершено).

Время удержания сигнала на месте должно превышать одну секунду, чтобы электронные компоненты успели определить конечное механическое положение.

10. После завершения самообучения параметры автоматически сохраняются.

(Подробнее см. в Руководстве по вводу в эксплуатацию.)
